THFA Type

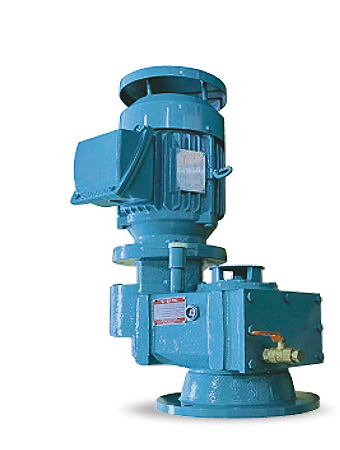

도면 제품사진

특징

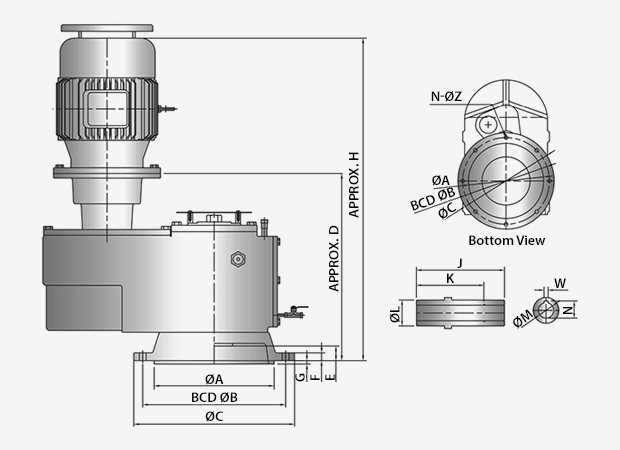

Dimension

Model A B C D E F G H I J K L M N W N-ØZ
THFA-035 Ø140 Ø170 Ø200 311 14 10 3 570 132 170 130 Ø50 Ø30 33.3 8 4-Ø10
THFA-055 Ø180 Ø215 Ø250 349 24 15 3 664 159 200 155 Ø55 Ø35 38.3 10 4-Ø14
THFA-065 Ø230 Ø265 Ø300 424 37 16 3 770 174 215 165 Ø70 Ø40 43.3 12 4-Ø15
THFA-075 Ø230 Ø265 Ø300 460 37 16 3 839 211 250 195 Ø80 Ø50 53.8 14 4-Ø15
THFA-085 Ø250 Ø300 Ø350 519 32 18 4 993 273 300 245 Ø95 Ø60 64.4 18 4-Ø19
THFA-095 Ø350 Ø400 Ø450 582 43 22 4 1115 297 330 270 Ø110 Ø70 74.9 22 4-Ø19
THFA-105 Ø400 Ø450 Ø500 640 58 25 4 1173 328 370 305 Ø120 Ø80 85.4 22 4-Ø19
THFA-125 Ø500 Ø550 Ø600 688 51 28 5 1221 382 435 365 Ø150 Ø100 106.4 28 4-Ø23
THFA-155 Ø600 Ø650 Ø700 707 65 30 5 1240 401 470 390 Ø170 Ø110 116.4 28 4-Ø23

Dry-Well Type(OPTION) 특징

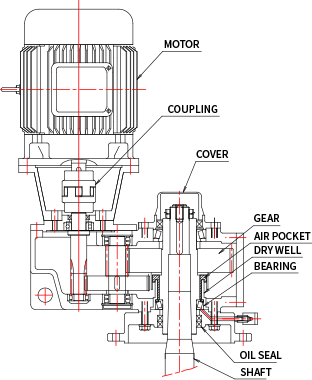

Dry-Well 내부구조
