제품소개 Special type

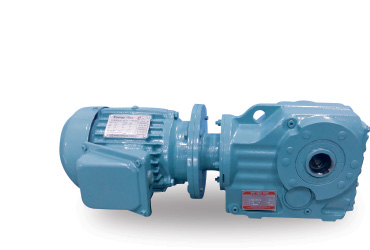

TWBG Type (양축형 Bevel Gear)

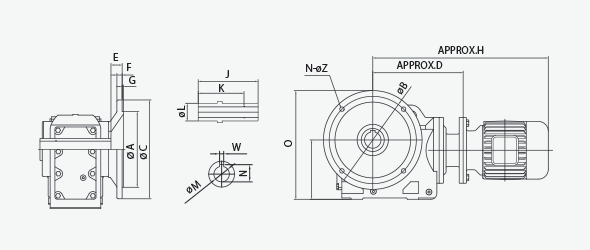

Dimension
| Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
W |
N-øZ |
| TWBR-55 |
ø180 |
ø215 |
ø250 |
173 |
23.5 |
15 |
4 |
500 |
132 |
169 |
142 |
ø55 |
ø40 |
43.3 |
215 |
12 |
4-ø14 |
| TWBR-70 |
ø230 |
ø265 |
ø300 |
202 |
37 |
16 |
4 |
530 |
180 |
200 |
155 |
ø70 |
ø50 |
53.8 |
286 |
14 |
4-ø14 |
| TWBR-95 |
ø350 |
ø400 |
ø450 |
277 |
41.5 |
22 |
5 |
665 |
265 |
215 |
165 |
ø95 |
ø70 |
74.9 |
414 |
20 |
8-ø18 |
- Motor 극수는 4P 기준임
- Approx.D,H : 동력에 따라서 치수 변경
- 설계반영에 따라 사이즈 변경 및 제외가능
